优势和特点
滚齿&倒棱主时间并行加工
对直齿轮、斜齿轮及适配轴进行倒角切削
灵活的刀具理念
刀具主轴和工作台采用直接驱动
集成对准单元
配备集成式装载机的自动化系统
干式或湿式加工
编程集成在滚齿机的操作对话中
便于维护检修
占地面积小
参数

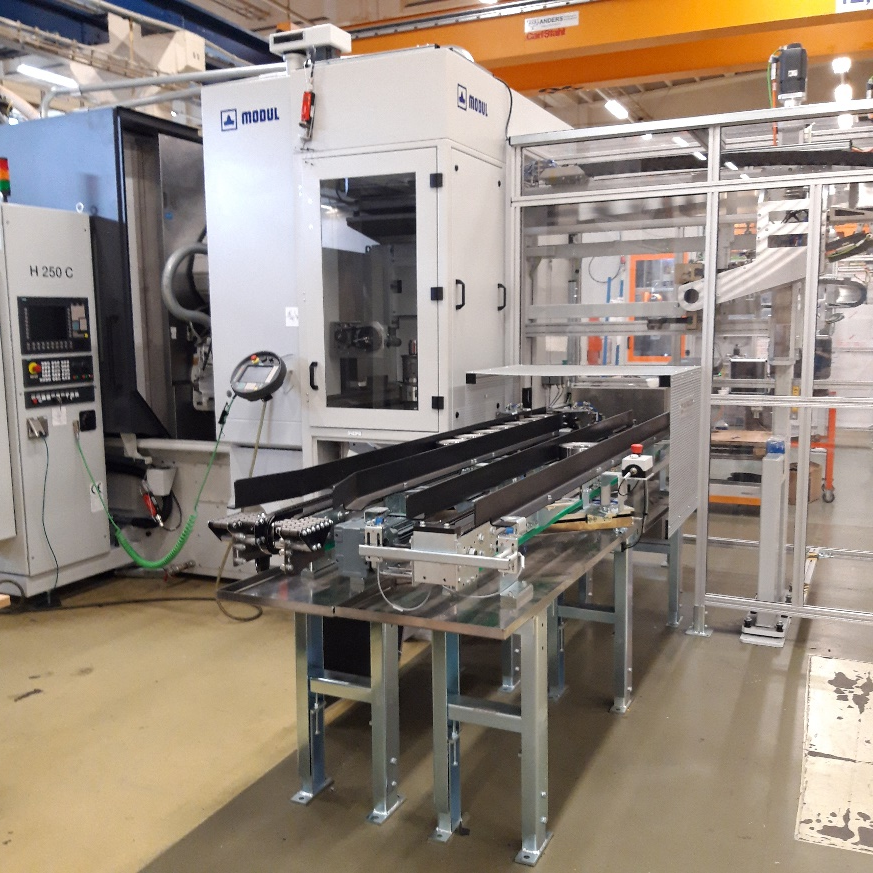

H200C-H400C
| 名称 | 单位 | 参数 |
|---|---|---|
| 最大工件直径，根据机器尺寸而定 | 毫米 | 80-200 |
| 名义模数 | 毫米 | 5 |
| 径向进给(X轴)，根据机器尺寸而定 | 毫米 | 10-150 |
| 轴向进给(Z轴) | 毫米 | 100-450 |
| 切向进给(Y轴) | 毫米 | 200 |
| 滚刀主轴功率 | 千瓦 | 15 |
| 标准/选项滚刀主轴转速(B轴) | 转1分钟 | 250-3500/250-5000 |
| 滚刀头摆动角度(A轴) | 度 | +/- 45 |
| 最大滚刀直径 | 毫米 | 100 |
| 最大柄式滚刀长度，切割/总长度 | 毫米 | 225 / 285 |
| 最大孔式滚刀总长度 | 毫米 | 180 |
| 工作台速度(C轴) | 转/分钟 | 10-1000 |
| 机器控制 | 西门子840D sl | |
| 基本机床的CNC轴 | 6 | |
| 基本机床的总重量 | 千克 | 约7500 |
| 基本机床的尺寸[LxBxH] | 毫米 | 约3600x2600x2850 |
典型工件
